ПОЧВООБРАБОТКА БЕЗ КОМПРОМИССОВ
HORSCH Terrano FX – компактный универсальный культиватор, применимый за счёт различных типов рабочих органов как для поверхностной стерневой обработки, так и для интенсивной культивации с перешиванием пожнивных остатков на глубину от 5 до 30 см. Его трёхрядная компоновка, прочная конструкция рамы с высокой проходимостью обеспечивает равномерное перемешивание пожнивных остатков даже в сложных условиях. Продолжительное нахождение обрабатываемой почвы в рабочей зоне Terrano FX и специальная форма стоек позволяют добиться лучшего качества перемешивания, по сравнению с 2-х рядными моделями.
DLG Тест 2003 подтверждает, что Terrano FX имеет самое малое тяговое сопротивление в своем классе машин. При неизменно высоком качестве обработки, для работы с Terrano FX в среднем требуется на 20 % меньше топлива по сравнению с аналогами.
Различные типы быстросъёмных рабочих органов (стрельчатые лапы для поверхностной обработки сплошного типа или лапы для рыхления с интенсивным перемешиванием расширяют спектр применения машины в хозяйствах самой различной направленности. Опираясь на механизм навески трактора спереди и уплотнительный каток сзади, Terrano FX строго выдерживает заданную глубину обработки. Регулировка глубины хода лап осуществляется при помощи алюминиевых упоров AluClips, ограничивающих опускание рамы культиватора по отношению к катку.
Мощные стойки с защитой TerraGrip удерживают лапы на заданной глубине хода. Многорядное расположение рабочих органов обеспечиваетинтенсивноеперемешивание почвы. Ряд выравнивающих дисков исключает образование гребней и способствует равномерному выравниванию поверхности. Вследствиеперераспределения веса машины на катокпочвоуплотнителя, эта масса эффективно используется для интенсивного обратного уплотнения обработанного слоя почвы.
HORSCH Terrano FX |
3 FX |
3.5 FX |
4 FX нескл |
4 FX |
4 FX Шасси |
5 FX |
5 FX Шасси |
Рабочая ширина (м) |
3,00 |
3,50 |
4,00 |
4,00 |
4,00 |
5,00 |
5,00 |
Транспортная ширина (м) |
3,00 | 3,50 | 4,06 | 3,00 | 3,00 | 3,00 | 3,00 |
Транспортная высота (м) |
2,05 | 2,05 | 2,05 | 3,00 | 3,10 | 3,60 | 3,60 |
Длина (м) |
3,80 | 3,80 | 3,80 | 4,00 | 7,10 | 4,00 | 7,10 |
Масса (защита стоек срезными болтами) (кг)* |
1 390 | 1 810 | 2 250 | 2 200 | 3 150 | 3 000 | 3 900 |
Масса с TerraGrip (кг)* |
1 860 | 2 190 | 2 600 | 2 740 | 3 690 | 3 700 | 4 600 |
Размер опорных колес |
--- | --- | --- | 10.0 / 75 – 15.3 | --- | 10.0 / 75 – 15.3 | --- |
Размер транспортных колёс |
--- | --- | --- | --- | 400 / 60 – 15.5 | --- | 400 / 60 – 15.5 |
Количество стоек |
10 | 12 | 14 | 13 | 13 | 16 | 16 |
Расстояние между стойками в ряду (см) |
90,00 | 89,00 | 88,20 | 91,50 | 91,50 | 93,00 | 93,00 |
Шаг следа лап (см) |
30,00 | 29,00 | 29,40 | 30,50 | 30,50 | 31,00 | 31,00 |
Высота рамы (мм) |
850 | 850 | 850 | 850 | 850 | 850 | 850 |
Подключения гидравлики |
--- | --- | --- | 1 | 2 | 1 | 2 |
Тяговое сопротивление (кВт/л.с.) |
90 – 147 / 120 – 200 | 100 – 163 / 140 – 220 | 115 – 180 /160 – 250 | 115 – 180 /160 – 250 | 115 – 180 /160 – 250 | 150 – 220 /205 – 300 | 150 – 220 /205 – 300 |
Вид сцепки с трактором |
3-точ. кат II / III | 3-точ. кат II / III | 3-точ. кат II / III | 3-точ. кат II / III | --- | 3-точ. кат II / III – III / IV | --- |
Сцепка с трактором: навешивание на nнижние тяги |
--- | --- | --- | --- | кат III – III / IV – IV | --- | кат III – III / IV – IV |
* Масса машин с минимальным оснащением, жесткими выравн. дисками и катком RollFlex
Иллюстрация TerraGrip III
TerraGrip III: 500 кг сила срабатывания / 30 см высота подъема.
По мере сжатия пружин сила противодействия уменьшается до 170 кг.
HORSCH
Лапа MulchMix с острым углом входа в почву предназначена для интенсивного перемешивания и глубокой обработки почвы. Вследствие большого радиуса изгиба (600 мм) лапы HORSCH MulchMix почва перед ней не уплотняется и сохраняет свою структуру. Независимо от глубины обработки: лапа никогда не занимает вертикальную позицию в почве. Это уменьшает тяговое сопротивление, экономит горючее и бережно сохраняет структуру почвы. Даже в условиях большого количества растительных остатков качество перемешивания всегда безупречно. Лапа MulchMix состоит из трех частей (наконечника, боковых крыльев и отвала), которые монтируются независимо друг от друга. Для обработки почвы на малую глубину крылья монтируются в нижнее положение по отношению к наконечнику, обеспечивая полноценный срез верхнего слоя почвы. При глубокой почвообработке крылья рекомендовано демонтировать.
Для глубокого рыхления без перемешивания рекомендованы лапы HORSCH LD , позволяющие эффективное разуплотнение на глубину до 15 см без перемещения больших объемов почвы.
![]() |
![]() |
![]() |
![]() |
КАТКИ
HORSCH предлагает широкий выбор катков для разной глубины обратного уплотнения. Выбор катка зависит, прежде всего, от типа и свойств почвы. HORSCH предлагает сегодня эффективные решения для всех почвенных условий. Обратное уплотнение разрыхленной почвы необходимо для измельчения крупных комьев, предотвращения эрозии, уменьшения воздушных пор, восстановления капилляров и создания условий для накопления влаги.
Для Terrano FX доступны следующие катки:
- Зяблевый;
- SteelDisc;
- колесный;
- трубчатый;
- FarmFlex;
- RingFlex;
- RollCut;
- RollFlex и RollPack.

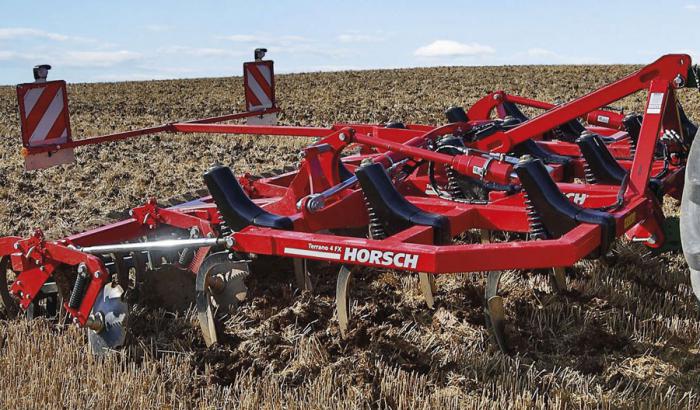

Terrano 4 FX |
Terrano 3 FX со стойками с защитой срезным болтом |
Туковый сошник |
Распределитель потока туков |
Подпружиненные выравнивающие диски |
Жёсткие выравнивающие диски |
Стойка MulchMix |
Наконечник лапы MulchMix |
Наконечник HM+ лапы MulchMix |
Лапа LD+ |
Лапа LD |
Крылья HM лапы MulchMix |
Крылья лапы для сплошной обработки с двумя положениями монтажа |
Ультра узкие наконечники ULD+ для всех культиваторов HORSCH |
Опциональная борона за почвоуплотнителем |
Настройка глубины хода лап при помощи алюминиевых упоров |
Каток RollPack |
Каток RollPack |
Трубчатые сошники системы MiniDrill расположены перед катком |
|
|
- Универсальность применения
- Превосходное качество перемешивания в любых условиях
- Малое тяговое сопротивление, от 120 л.с.
- Надёжная работа в самых сложных условиях применения
- Рабочая глубина от 5 до 30 см
- Короткая, компактная конструкция
- Широкий выбор опций
