MAESTRO SW

Шаг в будущее пневматических машин точного высева

Описание
Характеристики
Базовое оснащение
Видео

СКОРОСТЬ – ТОЧНОСТЬ – УНИВЕРСАЛЬНОСТЬ

Maestro – мастер пунктирного посева

Идеальная точность дозировки и укладки семян Maestro универсальна и оптимально подходит для посева кукурузы, сои, подсолнечника или сахарной свеклы. Три особенности делают Maestro единственной в своём роде машиной:

Инновационная система дозировки
Компактный пневматический дозатор
Система контроля укладки семян.

Новый тип дозирующего диска имеет не отверстия, а открытые с внешней стороны пазы. В комбинации с новой формой отсекателя удалось добиться исключительной точности дозировки семян в диапазоне 0 – 30 Герц, что соответствуют посеву кукурузы с нормой 90 000 зёрен/га и скорости 12 км/ч.

Решающим фактором для достижения показателя такого уровня было создание плавности перехода движения семян по окружности в движение по прямой в зоне укладки посевного материала. Таким образом, удалось избежать возникновения центробежных сил при « выгрузке » семян в трубку семяукладчика. Достигнутая высочайшая точность дозировки не зависит от скорости вращения дозирующего диска и строго контролируется электроникой. Благодаря щадящему способу укладки семян в борозду, при достаточной влажности почвы можно даже отказаться от роликов-семяуспокоителей.

Применяемое с HORSCH Terminal современное программное обеспечение позволяет оператору получать на установленном в кабине трактора мониторе не только информацию о « пропусках » и « двойниках », но и коэффициент вариации высева в отдельно взятых рядах. Это позволяет оператору вовремя оптимизировать нагрузку машины в соответствии с конкретными условиями.

Компактный и надёжный – пневматический дозатор Maestro

Инновационный дозирующий диск Maestro с открытыми пазами

HORSCH Terminal оценивает качество укладки семян в каждом ряду

Пневматическая дозирующая система работает с исключительной точностью

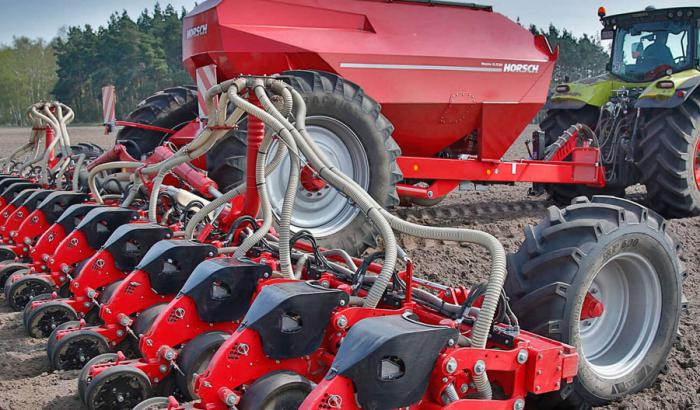

Maestro SW

МАКСИМАЛЬНАЯ ПРОИЗВОДИТЕЛЬНОСТЬ С ПРИЦЕПНЫМ БУНКЕРОМ БОЛЬШОГО ОБЪЁМА

Отличительные особенности Maestro SW?

Pабочая скорость в диапазоне 8 – 12 км/ч
Mаксимальная производительность для машин точного высева
бункер с ёмкостями для семян (2 000 л) и удобрений (7 000 л)
Система Seed on Demand для бесперебойной подачи посевного материала на каждый модуль
В 12-, 16-, 18-, 24- или 36-рядном вариантах
Ширина междурядий от 45 до 90 см
Надёжные высевающие модули HORSCH
Идравлически регулируемое давление в диапазоне 150 – 350 кг/сошник

И конечно

Инновационная система дозировки Maestro
Максимально компактный дозатор
Контроль качества укладки семян
Точный высев на скорости до 12 км/ч
Универсально пригодна для посева кукурузы, сои, подсолнечника или сахарной свеклы

Бункер с ёмкостями для семян (2 000 л) и удобрений (7 000 л) для максимальной производительности

Надёжная и точная высевающая секция HORSCH – здесь в варианте Seed on Demand

Перераспределение веса бункера на раму сеялки – с целью увеличения давления на сошники

16-рядная Maestro SW при транспортировке

HORSCH Maestro SW	12.70 – 90 SW / 30“ – 36“ SW	16.70 – 75 – 80 SW / 30“ SW	18.45 – 50 SW
Транспортная ширина (м)	3,00 / 3,12 у 12.70 – 30“ SW / 3,65 у 12.90 и 12.36“ SW	3,00 / 3,12 у 16.70 – 30“ SW(3,50 м без втягивания секций)	3,00
Транспортная высота (м)	4,00 / 4,60 у 12.90 и 12.36“ SW	4,00	4,00
Транспортная длина (м)	9,51	8,06	9,51
Масса с бункером (кг)*	7 175	9 857	8 300
Нагрузка на ось (кг)	---	---	---
Опорная нагрузка (кг)	---	---	---
Объем бункера (семена / удобрения), (л)	2 000 / 7 000	2 000 / 7 000	2 000 / 7 000
Объем бункера для семян (л)	8 500	8 500	8 500
Размер люка для загрузки семян (мм)	800 x 660	800 x 660	800 x 660
Размер люка для загрузки удобр. (мм)	2 450 x 660	2 450 x 660	2 450 x 660
Размеры люка для загрузки семян (мм)	1 700 x 660 (2x)	1 700 x 660 (2x)	1 700 x 660 (2x)
Количество рядов	12	16	18
Электр. регулир. давление на сошники через терминал (кг)	150 – 350	150 – 350	150 – 350
Опорный ролик сошника, Ø (см)	40	40	40
Прикатывающие ролики, Ø (см)	30 / 33	30 / 33	30 / 33
Ролик-семяукладчик	Серийно	Серийно	Серийно
Ширина междурядий (см, дюймов)	70 / 75 / 90 / 30“/ 36“	70 / 75 / 80 / 30“	45 или 50
Глубина посева (см)	1,5 – 9	1,5 – 9	1,5 – 9
Высота падения семян (см)	45	45	45
Размер шин колес бункера	520 / 85 R 38	520 / 85 R 42	520 / 85 R 42
Телескопическая ось	Серийно	Серийно	Серийно
Рабочая скорость (км/ч)	8 – 12	8 – 12	8 – 12
Тяговое сопротивление от (кВт/л.с.)	130 / 180	160 / 220	160 / 220
Линия слива без давления (макс. 5 бар)	1	1	1
Требования к раб. гидравлике трактора (прямой привод)	1 ДД – для гидр.управления машиной; 1 ДД – прямой привод г / м для создания силы тяги в высев. аппаратах; 1 ДД – прямой привод г / м пневмосистемы подачисемян и удобрений; 1 ДД – г / м загрузочного шнека для удобрений	1 ДД – для гидр.управления машиной; 1 ДД – прямой привод г / м для создания силы тяги в высев. аппаратах; 1 ДД – прямой привод г / м пневмосистемы подачисемян; 1 ДД – прямой привод г / м пневмосистемы подачи удобрений; 1 ДД – г / м загрузочного шнека для удобрений	1 ДД – для гидр.управления машиной; 1 ДД – прямой привод г / м для создания силы тяги в высев. аппаратах; 1 ДД – прямой привод г / м пневмосистемы подачи семян и удобрений; 1 ДД – г / м загрузочного шнека для удобрений
Требования к раб. гидравлике трактора (привод от ВОМ)	---	---	---
Мощность непрер. потока масла для пневмоподачи удобрений (л/мин)	40	40	40
Мощность непрер. потока масла для пневмоподачи семян (л/мин)	40	20	40
Мощность непрер. потока масла для созд. принуд. тяги в высев. аппаратах (л/мин)	---	25	25
Требуемая сила тока (А)	45	50	50
Сцепка с трактором: прицеп с серьгой	Сцепная петля Ø 58 – 79 мм	Сцепная петля Ø 58 – 79 мм	Сцепная петля Ø 58 – 79 мм
Сцепка с трактором: прицеп с шаровой головкой	K 80	K 80	K 80

*Массы машин в минимальном оснащении

HORSCH Maestro SW	24.45 – 50 SW	24.70 – 75 SW / 30“ SW	36.45 – 50 SW
Транспортная ширина (м)	3,00 (3,50 м без втягивания секций)	3,00 / 3,12 у 24.70 – 30“ SW(3,50 м без втягивания секций)	3,00 (3,50 м без втягивания секций)
Транспортная высота (м)	4,00	4,00	4,00
Транспортная длина (м)	8,06	9,50	9,62
Масса с бункером (кг)*	11 830	11 830	13 900
Нагрузка на ось (кг)	---	---	10 200
Опорная нагрузка (кг)	---	---	3 700
Объем бункера (семена / удобрения), (л)	2 000 / 7 000	2 000 / 7 000	2 000 / 7 000
Объем бункера для семян (л)	8 500	8 500	8 500
Размер люка для загрузки семян (мм)	800 x 660	800 x 660	800 x 660
Размер люка для загрузки удобр. (мм)	2 450 x 660	2 450 x 660	2 450 x 660
Размеры люка для загрузки семян (мм)	1 700 x 660 (2x)	1 700 x 660 (2x)	1 700 x 660 (2x)
Количество рядов	24	24	36
Электр. регулир. давление на сошники через терминал (кг)	150 – 350	150 – 300	150 – 350
Опорный ролик сошника, Ø (см)	40	40	40
Прикатывающие ролики, Ø (см)	30 / 33	30 / 33	30 / 33
Ролик-семяукладчик	Серийно	Серийно	Серийно
Ширина междурядий (см, дюймов)	45 / 50	70 / 75 / 30“	45 / 50
Глубина посева (см)	1,5 – 9	1,5 – 9	1,5 – 9
Высота падения семян (см)	45	45	45
Размер шин колес бункера	520 / 85 R 42	520 / 85 R 42	520 / 85 R 42
Телескопическая ось	Серийно	Серийно	Серийно
Рабочая скорость (км/ч)	8 – 12	8 – 12	8 – 12
Тяговое сопротивление от (кВт/л.с.)	200 / 270	200 / 270	243 / 330
Линия слива без давления (макс. 5 бар)	1	1	1
Требования к раб. гидравлике трактора (прямой привод)	1 ДД – для гидр.управления машиной; 1 ДД – прямой привод г / м для создания силы тяги в высев. аппаратах; 1 ДД – прямой привод г / м пневмосистемы подачи семян; 1 ДД – прямой привод г / м пневмосистемы подачи удобрений; 1 ДД – г / м загрузочного шнека для удобрений	1 ДД – для гидр.управления машиной; 1 ДД – прямой привод г / м для создания силы тяги в высев. аппаратах; 1 ДД – прямой привод г / м пневмосистемы подачи семян; 1 ДД – прямой привод г / м пневмосистемы подачи удобрений; 1 ДД – г / м загрузочного шнека для удобрений	1 ДД – для гидр.управления машиной; 1 ДД – прямой привод г / м для создания силы тяги в высев. аппаратах; 1 ДД – прямой привод г / м пневмосистемы подачи семян; 1 ДД – прямой привод г / м пневмосистемы подачи удобрений; 1 ДД – г / м загрузочного шнека для удобрений
Требования к раб. гидравлике трактора (привод от ВОМ)	1 ДД – для гидр. управления машиной; 1 ДД – прямой привод г / м пневмосистемы подачи семян; 1 ДД – г / м загрузочного шнека для удобрений	1 ДД – для гидр. управления машиной; 1 ДД – прямой привод г / м пневмосистемы подачи семян; 1 ДД – г / м загрузочного шнека для удобрений	1 ДД – для гидр. управления машиной; 1 ДД – прямой привод г / м пневмосистемы подачи семян; 1 ДД – г / м загрузочного шнека для удобрений
Мощность непрер. потока масла для пневмоподачи удобрений (л/мин)	45	45	45
Мощность непрер. потока масла для пневмоподачи семян (л/мин)	20	20	20
Мощность непрер. потока масла для созд. принуд. тяги в высев. аппаратах (л/мин)	55	55	55
Требуемая сила тока (А)	60	60	80 (ВНИМАНИЕ: уточнить возможности генератора трактора)
Сцепка с трактором: прицеп с серьгой	Сцепная петля Ø 58 – 79 мм	Сцепная петля Ø 58 – 79 мм	Сцепная петля Ø 58 – 79 мм
Сцепка с трактором: прицеп с шаровой головкой	K 80	K 80	K 80

*Массы машин в минимальном оснащении

Ролики-загортачи

ДЛЯ КАЧЕСТВЕННОЙ ЗАДЕЛКИ СЕМЯН

Как правильно выбрать прикатывающие ролики?

Пальчатые ролики оптимальны для тяжелых почв
Шпоровые ролики для средних почв
Резиновые каточки для легких песчаных почв
В случае переуплотнения почвы в борозде двухдисковыми сошниками, пальчатые и шпоровые ролики разрушают плотную стенку борозды, восстанавливая оптимальный водно-воздушный режим
При посеве в сухих условиях, в особенности на тяжелых глинистых почвах, борозда остается закрытой
Стимулируется развитие корневой системы растений
Для каждого ряда используются два пальчатых / шпоровых каточка и стандартный опорный ролик для ведения сошника по глубине
Эти ролики, однако, не рекомендованы для поверхностной заделки семян.

Диски высевающего сошника открывают борозду для посева. Опорные ролики сошника создают незначительное переуплотнение почвы на боковых стенках борозды.

Шпоровый ролик

Пальчатый ролик

Внесение инсектицида для борьбы со слизнями

Дозатор микрогранул

Туковые дисковые сошники

Опорный ролик со скребком, регулируемый по высоте прикатывающий ролик и ролик-семяуспокоитель, который в условиях повышенной влажности может быть демонтирован

Опорный ролик со спицами

Регулируемый отсекатель направляет семя в трубку семяукладчика без возникновения центробежных сил

Опциональные граблины перед туковыми сошниками

Инновационный дозирующий диск Maestro с открытыми на периферию пазами

Maestro SW с внесением жидкого удобрения в борозду посева

SectionControl – Обеспечивает автоматическое отключение и включение отдельных посевных модулей с использованием GPS-сигнала. GPS-оборудование не входит в комплект поставки HORSCH.
