MAESTRO CV
Современная техника для пунктирного посева
- Описание
- Характеристики
- Базовое оснащение
Maestro CV
- Универсальные машины для пунктирного посева кукурузы, подсолнечника, сахарной свеклы, сои и рапса
- Простая настройка дозатора – без тонкой настройки семясъемника
- Мощная и надежная техника – тяжелый параллелограмм и высевающая секция для самых высоких нагрузок
- Давление на сошники до 350 кг гарантирует надежную заделку семян в самых тяжелых условиях
- Автоматическая система AutoForce для регулирования давления на сошники в зависимости от плотности почвы
- Высокая производительность комбинированного посева вследствие солидной ширины захвата
- Компактная конструкция для удобного агрегатирования с трактором
Maestro CV
Дозатор AirVac универсально применим для пунктирного посева разных культур. Он может оснащаться дозирующими дисками для кукурузы, подсолнечника, сахарной свеклы, сои и рапса.
Вакуумная система AirVac использует силу тяги для фиксации зерновок / семянок на отверстиях дозирующего диска. Расположенный внутри дозатора съемник предотвращает присасывание и дозирование « двойников ». Главная особенность семясъемника AirVac состоит в том, что он не требует даже малейшей настройки. Особая форма съемника позволяет работать с семенами разного размера и калибра.
Через трубку сошника дозатор AirVac направляет зерновку / семянку в борозду. Для контроля качества посева в каждом ряду в трубке установлен датчик, позволяющий подсчет количества семян и фиксации расстояния между местами их укладки, чтобы своевременно информировать оператора о наличии двойников и пропусков.
Полученная информация моментально отображается на мониторе терминала в удобном для считывания виде.
Дозатор AirVac имеет электрический привод с индивидуальным управлением. Эта техника является основой для использования таких функций, как SectionControl, VariableRate или управление технологической колеей.
С VariableRate система AirVac может изменять норму высева в отдельно взятом ряду. В случае технологической колеи возможно изменение нормы высева в соседних с ней рядках. Эти инновационные функции могут быть использованы в широких пределах для повышения точности посева.
|
Хорошо доступный вакуумный дозатор Maestro |
Разные дозирующие диски для разных культур |
HORSCH Terminal оценивает качество укладки семян в каждом ряду |
Пневматическая дозирующая система работает с исключительной точностью |
AirVac
- Универсальное использование для посева различных культур
- Высокая точность при рабочей скорости до 12 км/ч
- Простая настройка дозатора – без тонкой настройки семясъемника
- Электрический привод как основа для:
SectionControl
VariableRate
Управления технологической колеей
Maestro CVКОМПАКТНЫЙ СРЕДНИЙ КЛАСС
Компактная конструкция Maestro CV с центральным бункером большого объема и шириной захвата до 7,2 м отличается высокой производительностью и малым тяговым сопротивлением. В зависимости от целей использования бункер Maestro CV может иметь две конфигурации: Однокамерный бункер для удобренийБункер объемом 3 000 л используется для адресного внесения удобрений однодисковыми сошниками. Семена загружаются в ящики объемом 70 л на каждой высевающей секции. |
Maestro CV при транспортировке |

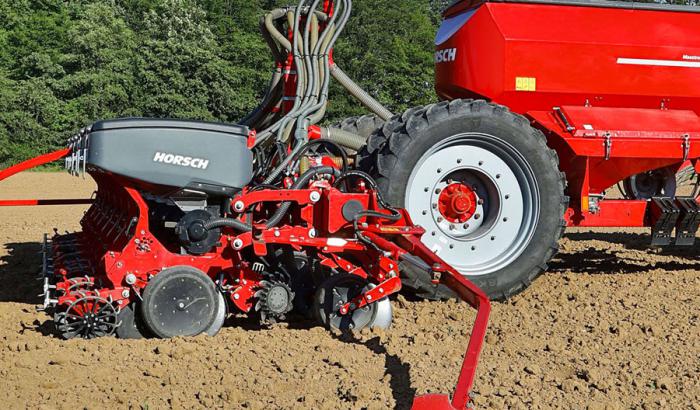

Двухкамерный бункер для семян и удобренийНовая двухкамерная система бункера MTS (Main Tank Supply) для Maestro CV имеет объем 3 000 л для удобрений и 800 л для семян. Семена посредством MTS-техники непрерывно подаются к дозаторам AirVac. Основное преимущество MTS состоит в простоте загрузки центрального бункера большого объема и расположения дозаторов в непосредственной близости от места укладки семян. Оба варианта оснащаются испытанными дозаторами HORSCH для точного и надежного внесния удобрений Maestro. Maestro CV может иметь 8 или 9 секций с шириной междурядий 70 / 75 или 80 см. В варианте с 12 секциями ширина междурядий составляет 45 или 50 см. Новая рама для монтажа высевающих секций позволяет быстрое переоборудование с 12 на 8 рядов. Высевающая секция Maestro CV обладает широким и стабильным параллелограммом и гидравлическим цилинром для регулирования давления. Давление до 350 кг/сошник можно мануально задать с терминала либо использовать инновационную ситему автоматического регулирования давления на сошники AutoForce. Вес бункера используется для дозагрузки высевающих секций. |
8-рядная Maestro CV |
Maestro CV – краткий обзор
|
|
|
HORSCH Maestro |
Maestro 8.X – 80 – 30“ CV |
Maestro 9.X – 80 – 30“ CV |
Maestro 12.45 – 50 CV |
|
Транспортная ширина (м) |
3,00 |
3,00 |
3,00 |
| Транспортная высота (м) | 3,90 | 3,90 | 3,90 |
| Длина (м) | 6,50 | 6,50 | 6,50 |
| Масса (кг)* | 5 300 | 5 500 | 6 200 |
| Емкость бункера | 3 000 | 3 000 | 3 000 |
| Размеры люка для загрузки (м) | 1,00 x 2,40 | 1,00 x 2,40 | 1,00 x 2,40 |
| Емкость семенного бака (л) | 70 | 70 | 70 |
| Количество рядов | 8 | 9 | 12 |
| Гидр. регулир. давление на сошники (кг) | 150 – 350 | 150 – 350 | 150 – 350 |
| Опорный ролик сошника, Ø (см) | 40 | 40 | 40 |
| Прикатывающие ролики, Ø (см) | 30 / 33 | 30 / 33 | 30 / 33 |
| Ролик-семяукладчик | С ерийно | С ерийно | С ерийно |
| Ширина междурядий (см/дюймов) | 70 / 75 / 80 / 30“ | 70 / 75 / 80 / 30“ | 45 / 50 |
| Глубина посева (см) | 1,5 – 9 | 1,5 – 9 | 1,5 – 9 |
| Высота падения семян (см) | 45 | 45 | 45 |
| Рабочая скорость (км/ч) | 2 – 12 | 2 – 12 | 2 – 12 |
| Тяговое сопротивление (кВт/л.с.) | 110 / 150 | 118 / 160 | 132 / 180 |
| Размер шин колес бункера (опция) | 710 / 50 R 26.5 / Спаренные шины 270 / 95 R 36 | 710 / 50 R 26.5 / 500 / 70 R 28.0 | 710 / 50 R 26.5 / Спаренные шины 270 / 95 R 36 |
| Подключения гидравлики | 1 (+1 гидр. функции, +1 гидр. вентилятор для подачи удобрений, +1 гидр. вентилятор для создания вакуума +1 загруз. шнек 1-секц. бункера) |
||
| Гидр. магистраль слива (макс. давление 5 бар) | 1 (для г / м пневмосистемы подачи удобрений + создания силы тяги в высев. аппаратах) | ||
| Мощность непрер. потока масла для созд. принуд. тяги в высев. аппаратах (л) | 30 (не с приводом от ВОМ) | ||
| Мощность непрер. потока масла для пневмоподачи удобрений (л) | 28 (не с приводом от ВОМ) | ||
| Требуемая сила тока (А) | 30 | 30 | 35 |
| Прицепное устройство с серьгой и кулачковой муфтой | Палец Ø 32 или 42 мм | Палец Ø 32 или 42 мм | Палец Ø 32 или 42 мм |
| Прицепное устройство | Палец Ø 40 мм | Палец Ø 40 мм | Палец Ø 40 мм |
| Поворотное прицепное устройство | Палец Ø 50 мм | Палец Ø 50 мм | Палец Ø 50 мм |
| Сцепка с трактором: прицеп за фаркоп с шаровой головкой | K 80 | K 80 | K 80 |
*Масса машин в минимальном оснащении
Ролики-загортачи
Как правильно выбрать прикатывающие ролики?
- Пальчатые ролики оптимальны для тяжелых почв
- Шпоровые ролики для средних почв
- Резиновые каточки для легких песчаных почв
- В случае переуплотнения почвы в борозде двухдисковыми сошниками, пальчатые и шпоровые ролики разрушают плотную стенку борозды, восстанавливая оптимальный водно-воздушный режим
- При посеве в сухих условиях, в особенности на тяжелых глинистых почвах, борозда остается закрытой
- Стимулируется развитие корневой системы растений
- Для каждого ряда испо льзуются два пальчатых / шпоровых каточка и стандартный опорный ролик для ведения сошника по глубине
- Эти ролики, однако, не рекомендованы для поверхностной заделки семян.
|
Диски высевающего сошника открывают борозду для посева. Опорные ролики сошника создают незначительное переуплотнение почвы на боковых стенках борозды. |
Шпоровый ролик |
Пальчатый ролик |
|
Внесение инсектицида для борьбы со слизнями |
Дозатор микрогранул |
Maestro CV |
|
Однодисковые туковые сошники |
|
Ролик-выталкиватель |
|
Универсальный съемник-семяотделитель не требует больше тонкой настройки. |
Регулировка заполнения дозатора |
Опциональные граблины перед туковыми сошниками |
|
Копирующие бороздоочитители |
Опорный ролик со спицами |
SectionControl обеспечивает автоматическое отключение и включение отдельных посевных модулей с использованием GPS-сигнала. GPS-оборудование не входит в комплект поставки HORSCH Terminal. |
|
Шины: 710 / 50 R26.5 |
Шины: 270 / 95 R36 |
