УДОБРЕНИЕ БЕЗ ПОТЕРЬ

Экономить время и повышать эффективность

Адресное внесение удобрений под обработку почвы становится все популярнее. Депо удобрений на глубине, целенаправленно направляя корневую систему растений вглубь почвы, помогает получить больший урожай лучшего качества. Точность и эффективность – это наш ответ на удорожание ресурсов!

В пользу внесения удобрения под обработку почвы говорят и логистические преимущества, особенно, если вносятся большие дозы удобрения. Для этого HORSCH предлагает высокоэффективное решение – Tiger в агрегате с прицепным бункером.

HORSCH Tiger	3 MT	4 MT нескл.	4 MT	5 MT	6 MT	8 MT
Рабочая ширина (м)	3,00	4,00	4,00	4,80	6,00	7,50
Транспортная ширина (м)	3,00	4,05	3,00	3,00	3,00	3,00
Транспортная высота (м)	2,40	2,40	2,90	3,20	3,60	4,00 / 4,15 (2-рядные выравнивающие диски Ø 46 см)
Длина с шинным катком7.50 – 16 (м)	8,30	8,60	8,60	8,60	8,60	8,60
Длина с шинным катком 210 / 95 – 24 (м)	8,70	---	9,00	9,00	9,00	9,00
Длина с двойным катком RollPack (м)	9,00	9,30	9,30	9,30	9,30	9,30
Масса (кг)*	4 215	5 525	6 575	7 425	8 420	10 380
Количество дисков DiscSystem	14	18	20	24	28	36
Расст. между дисками (см)	38	40,5	40	39	42	41
Количество стоек	7	9	9	11	13	17
Расст. между стойками в ряду (см)	86	94	94	91	96	90
Шаг следа лап (см)	43	47	47	45,5	48	45
Высота рамы (мм)	850	850	850	850	850	850
Подключения гидравлики для машин с полунавесной рамой	2 (+1 с маркером)	3 (+1 с маркером)	3 (+1 с маркером)	3 (+1 с маркером)	3 (+1 с маркером)	---
Подключения гидравлики для машин с прицепной рамой	---	---	4 (+1 с маркером)	4 (+1 с маркером)	4 (+1 с маркером)	4
Тяговое сопротивление (кВт/л.с.)	110 – 220 / 150 – 300	150 – 270 / 200 – 370	150 – 270 / 200 – 370	185 – 295 / 250 – 400	220 – 400 / 300 – 550	275 – 440 / 375 – 600
Размер шин колес почвоуплотнителя / Ø (см)	7.50 – 16 AS / 78 см или 210 / 95 – 24 AS / 100 см	7.50 – 16 AS / 78 см	7.50 – 16 AS / 78 см или 210 / 95 – 24 AS / 100 см	7.50 – 16 AS / 78 см или 210 / 95 – 24 AS / 100 см
Каток Doppel-RollPack Ø (см)	62	62	62	62	62	62
Навеска на нижние тяги	кат III – III / IV – IV	кат III – III / IV – IV	кат III – III / IV – IV	кат III – III / IV – IV	кат III – III / IV – IV	кат III – III / IV – IV
Прицепное устройство: серьга	---	---	Пальцы Ø 50 мм	Пальцы Ø 50 – 70 мм	Пальцы Ø 50 – 70 мм	Пальцы Ø 70 мм
Прицепное устройство: серьга с шарниром	---	---	Прицепная серьга Ø 51 мм	Прицепная серьга Ø 51 – 71 мм	Прицепная серьга Ø 51 – 71 мм	Прицепная серьга Ø 71 мм
Прицепное устройство: шаровая муфта	---	---	K 80	K 80	K 80	K 80

*Масса машин с рамой для навешивания на нижние тяги (кроме Tiger 8 MT), с минимальным оснащением и шинным катком 7.50 – 16 AS без тормозов

Система адресного внесения удобрений для Tiger 4 MT несклад

Система адресного внесения удобрений для Tiger 4 MT несклад
Транспортная ширина (м)	4,36
Высота (с установкой на раме Tiger; м)	2,95
Длина (м)	2,23
Масса (кг)	1 200
Объем бункера (л)	2 520 (3 x 840 l)
Размеры загрузочного проёма бункера (м)	4,20 x 0,91
Высота загрузки 2-секц. бункера (с установкой на раме Tiger; м)	2,70
Подключения гидравлики	1
Линия слива без давления (макс. 5 бар)	1

HORSCH Optipack SD	Optipack 4 SD	Optipack 5 SD	Optipack 6 SD	Optipack 8 SD
Рабочая ширина (м)	4,50	5,70	6,40	7,80
Транспортная ширина (м)	2,95	2,95	2,95	2,95
Транспортная высота (м)	2,55	3,15	3,45	4,00
Длина (м)	5,15	5,15	5,95	6,65
Масса (кг)*	3 460	4 135	4 525	5 500
Нагрузка на опору (кг)	300	300	300	300
Число колец катка	2 / 39	2 / 49	2 / 55	2 / 67
SD-диски Ø (см)	61	61	61	61
Диаметр колёс транспортного шасси	400 / 60 – 15.5	400 / 60 – 15.5	400 / 60 – 15.5	400 / 60 – 15.5
Подключения гидравлики	2	2	2	2
Подключения гидравлики (кВт/л.с.) от	30 – 45 / 40 – 60	40 – 55 / 55 – 75	45 – 65 / 60 – 90	60 – 90 / 80 – 120
Сцепка с трактором: прицеп за фаркоп с серьгой	Пальцы Ø 50 мм	Пальцы Ø 50 мм	Пальцы Ø 50 мм	Пальцы Ø 50 мм

*Масса машин с минимальным оснащением и без тормозов

Задний фаркоп с местами подключения разъёмов гидро – и электросистем

Прицепная серьга с шарниром

TerraGrip III

Optipack SD

Распределитель потока удобрений для агрегатов с бункером

Прицеп с серьгой

Шаровая сцепка Scharmüller

Высота рамы 85 см

Маркер-следоуказатель

Каток TopRing

Каток SteelDisc

Опциональный почвоуплотнитель с колесами размером 24 дюйма

Заполнение шин полиуретаном

Шасси в транспортном положении

DuoDrill

Рама для навешивания на нижние тяги

Диск-отбойник

Габаритные планки

Регулирование глубины обработки: Путем ограничения хода штоков гидроцилиндров посредством удобных алюминиевых упоров

Наконечник стойки MulchMix с твёрдосплавной напайкой

Стандартный наконечник стойки MulchMix

Усиленный наконечник стойки MulchMix HM Plus

Узкий наконечник LD (low disturbance)

Узкая лапа

Крылья лап (Standard и HM)

Только с шинами
7.50 – 16 AS и 210 / 95 – 24

Задняя навеска на раме Tiger с разъёмами гидро и электросистем

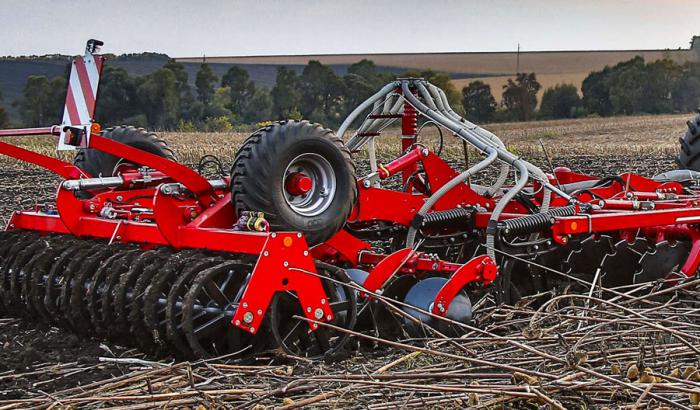

Комбинация тяжёлой дисковой бороны и глубокорыхлителя
Четырёхрядная рамная конструкция с высотой рамы85 см для максимальной проходимости
Тяжёлая двухрядная система дисков ( DiscSystem ) с диаметом дисков 68 см для надёжного измельчения и перемешивания большого количества пожнивных остатков
Два ряда стоек с гидравлической защитой TerraGrip и лапами MulchMix с шагом 45 см для глубокого рыхления и дополнительного перемешивания
Однорядная система дисков перед почвоуплотнителем для выравнивания обработанной поверхности
Колёсный почвоуплотнитель с колёсами большого диаметра и катком TopRing (опция) для эффективного обратного прикатывания
Опциональный шинный почвоуплотнитель большого диаметра (Ø 1,0 м) с большой площадью опоры для легких почв
Опциональный каток Doppel RollPack для средних и тяжелых почв отличается хорошим измельчением и равномерным по глубине уплотнением

Шинный почвоуплотнитель в комбинации со стальным катком SteelDisc (опция)

Двойной каток Doppel-RollPack для Tiger 4 MT (нескл.)

Тяжёлая система дисков (DiscSystem)
Двухрядное расположение, диаметр дисков 68 см,
расстояние между дисками 40 см, диски с крупными вырезами и индивидуальным креплением

Стойки TerraGrip с защитой до 770 кг

Каток TopRing
Чугунный кольчато-шпоровый каток, кольца располагаются между колёсами почвоуплотнителя. Для эффективной предпосевной обработки и оптимального уплотнения.

Все типы почв
После кукурузы на зерно, подсолнечника, рапса, зерновых и промежуточных культур
Обработка паров и травяных угодий
Надёжное измельчение крупностебельных пожнивных остатков
Глубокое рыхление почвы на глубину до 35 см
Интенсивное измельчение грубых комьев на тяжёлых почвах
Глубина хода дисковой бороны и стоек настраиваются независимо

Защита стоек TerraGrip 770 кг, высота подъема стойки 28 см
Корпус лап MulchMix тяговое сопротивление на 20 % ниже, чем у аналогов
большой диапазон глубины обработки (5 – 35 см)
Возможность комбинации с посевной техникой Pronto
Тяжёлый колёсный почвоуплотнитель для эффективного уплотнения и передвижения по дороге (2 разных размера: 7.50 – 16 AS, 210 / 95 – 24 AS)
Каток Doppel RollPack ø 62 cm с револьверной конструкцией шасси для надежной транспортировки
большие размеры профилей труб рамы 120 x 120 мм
