ЭЛЕГАНТНАЯ ТОЧНОСТЬ ВО ВСЕМ ЕЕ МНОГООБРАЗИИ

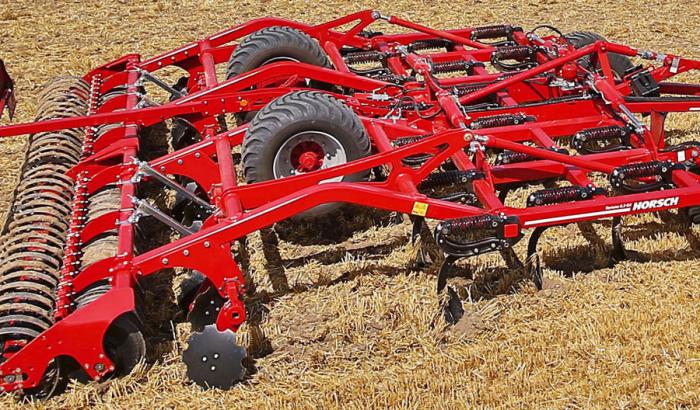

Terrano GX – это универсальный культиватор для безупречной обработки почвы на глубину до 25 см.

Terrano GX с 3-х или 4-рядным расположением рабочих органов способен удовлетворить потребности любого клиента. Рабочая ширина этого универсального культиватора составляет сегодня 4 – 6 м. Стойки TerraGrip 3-го поколения имеют пружинную защиту с усилием срабатывания 550 кг. Пальцы большого диаметра в местах вращения обеспечивают этому узлу большой ресурс. Широкий выбор разных рабочих органов и катков позволяют использовать Terrano GX на протяжении почти всего года в разных условиях и практически при любой погоде.

Шасси Terrano GX расположено за последним рядом стоек перед выравнивающими дисками. Шасси можно использовать как для транспорта, так и разворота в поле. Особая кинематика шасси обеспечивает машине высокий дорожный просвет и удобный быстрый перевод в рабочее или транспортное положение. Тщательно продуманное местоположение колес шасси обеспечивает машине высокую маневренность в поле и надежную устойчивость на дороге.

Для оптимального использования тяговой силы трактора Terrano GX серийно оснащен гидравлической системой, позволяющей дозагружать заднюю ось трактора дополнительно до 1 200 кг. Если, например, при поверхностной обработке, эта система не используется, кран на цилиндре управления дышлом просто переводится в закрытое положение. Активируется система путем перевода рабочего распределителя в плавающее положение, без использования дополнительных гидрораспределителей или цилиндров.

Для выравнивания на выбор предлагаются выравнивающие диски с необслуживаемыми подшипниками (для интенсивного распределения почвенной массы перед катком) и нивелиры для финишного выравнивания.

Terrano GX может использоваться как с одинарным, так и с двойным катком. Новые варианты катков существенно расширили спектр применения машины. При работе во влажных условиях или подготовке зяби возможен демонтаж каждого второго кольца на катке RingFlex. Вследствие уменьшения площади опоры и увеличения расстояний между кольцами предотвращается забивание катка влажной почвой без утрачивания функции точного ведения по глубине.

Существенно был расширен выбор катков для Terrano GX. Наряду с одинарными катками RingFlex и SteelDisc сейчас предлагаются и двойные катки SteelFlex, Doppel RingFlex и Doppel RollPack.

TerraGrip III с силой срабатывания 550 кг

Выравнивающие диски перед катком, опционально с нивелирами

Компактная конструкция (положение колес шасси в поле)

Terrano GX

3-РЯДНАЯ КОНСТРУКЦИЯ

Выравнивающие диски

SteelFlex

Транспортное положение

Terrano GX

4-РЯДНАЯ КОНСТРУКЦИЯ
Маневренность вследствие шасси в центре машины

HORSCH Terrano GX

4.3 GX

5.3 GX

6.3 GX

Рабочая ширина (м)

4,00

4,90

5,90

Транспортная ширина (м) 2,99 2,99 2,99
Транспортная высота (м) 2,83 3,36 3,85
Длина (м) 8,61 8,61 8,68
Нагрузка на ось (кг)* 4 100 – 5 400 4 700 – 5 900 5 600 – 7 250
Опорная нагрузка на крюк (кг)* 600 – 950 650 – 1 400 750 – 1 500
Размер опорных колес 400 / 60 – 15.5 400 / 60 – 15.5 400 / 60 – 15.5
Размер транспортных колёс 550 / 45 – 22.5 550 / 45 – 22.5 550 / 45 – 22.5
Количество стоек 13 16 19
Расст. между рабочими органами в ряду (см) 92 94 95
Шаг следа лап (см) 31,00 31,00 31,50
Высота рамы (мм) 850 850 850
Подключения гидравлики 2 (+ 1 для гидр. регулир. дисков)
Потр. в тяг. усилии (кВт/л.с.) От 130 / 175 175 / 240 220 / 300
Сцепка с трактором: навешивание на nнижние тяги кат III – III / IV – IV кат III – III / IV – IV кат III – III / IV – IV
Сцепка с трактором: прицеп за фаркоп с серьгой Палец Ø 42 – 51 мм Палец Ø 42 – 51 мм Палец Ø 42 – 51 мм
Сцепка с трактором: прицеп за фаркоп с шаровой головкой K 80 K 80 K 80

*Масса машин с минимальным / максимальным оснащением



HORSCH Terrano GX

4.4 GX

5.4 GX

6.4 GX

Рабочая ширина (м)

4,00

4,90

5,90

Транспортная ширина (м) 2,99 2,99 2,99
Транспортная высота (м) 2,83 3,36 3,85
Длина (м) 9,40 9,40 9,40
Нагрузка на ось (кг)* 4 250 – 5 650 4 850 – 6 800 6 100 – 7 700
Опорная нагрузка на крюк (кг)* 700 – 1 300 800 – 1 500 800 – 1 800
Размер опорных колес 400 / 60 – 15.5 400 / 60 – 15.5 400 / 60 – 15.5
Размер транспортных колёс 550 / 45 – 22.5 550 / 45 – 22.5 550 / 45 – 22.5
Количество стоек 13 17 21
Расст. между рабочими органами в ряду (см) 123 118 114
Шаг следа лап (см) 31,00 29,50 28,50
Высота рамы (мм) 850 850 850
Подключения гидравлики 2 (+ 1 для гидр. регулир. дисков)
Потр. в тяг. усилии (кВт/л.с.) От 185 / 250 220 / 300 260 / 350
Сцепка с трактором: навешивание на nнижние тяги кат III – III / IV – IV кат III – III / IV – IV кат III – III / IV – IV
Сцепка с трактором: прицеп за фаркоп с серьгой Палец Ø 42 – 51 мм Палец Ø 42 – 51 – 71 мм Палец Ø 42 – 51 – 71 мм
Сцепка с трактором: прицеп за фаркоп с шаровой головкой K 80 K 80 K 80

*Масса машин с минимальным / максимальным оснащением

TerraGrip

МОЩНО И НАДЕЖНО

TerraGrip – это мощная стойка в комбинации с надежной защитой. Стойка может вымеляться на 30 см без использования ни одного срезного болта. Это экономит время, нервы и деньги. После срабатывания, эффективная защита также быстро и точно возвращает стойку в исходное положение – без каких-либо смещений или колебаний в сторону.

Сила противодействия защиты по мере сжатия пружин колеблется в диапазоне 550 кг – 175 кг, что уменьшает нагрузку на раму машины. Оптимизированный пакет пружин обеспечивает также и точное ведение лап по глубине – в т.ч. на тяжелых почвах и большой глубине обработки. Высокопрочные материалы и большой диаметр деталей в узлах вращения не требуют ни единой точки смазки.

Иллюстрация TerraGrip III
TerraGrip III: 550 кг сила срабатывания/ 30 см высота подъема.
По мере сжатия пружин сила противодействия уменьшается до 170 кг.

HORSCH

ВАРИАНТЫ ЛАП ДЛЯ ВСЕХ УСЛОВИЙ

Лапа MulchMix с острым углом входа в почву предназначена для интенсивного перемешивания и глубокой обработки почвы. Вследствие большого радиуса изгиба (600 мм) лапы HORSCH MulchMix почва перед ней не уплотняется и сохраняет свою структуру. Независимо от глубины обработки: лапа никогда не занимает вертикальную позицию в почве. Это уменьшает тяговое сопротивление, экономит горючее и бережно сохраняет структуру почвы. Даже в условиях большого количества растительных остатков качество перемешивания всегда безупречно. Лапа MulchMix состоит из трех частей (наконечника, боковых крыльев и отвала), которые монтируются независимо друг от друга. Для обработки почвы на малую глубину крылья монтируются в нижнее положение по отношению к наконечнику, обеспечивая полноценный срез верхнего слоя почвы. При глубокой почвообработке крылья рекомендовано демонтировать.

Для глубокого рыхления без перемешивания рекомендованы лапы HORSCH LD , позволяющие эффективное разуплотнение на глубину до 25 см без перемещения больших объемов почвы. Лапы HORSCH ULD Schar , предупреждающие вследствие своей особой формы образования глыбистой поверхности, служат для разрыхления нижележащих слоев почвы.

КАТКИ

ДЛЯ ОПТИМАЛЬНОГО ПРИКАТЫВАНИЯ

HORSCH предлагает широкий выбор катков для разной глубины обратного уплотнения. Выбор катка зависит, прежде всего, от типа и свойств почвы. HORSCH предлагает сегодня эффективные решения для всех почвенных условий. Обратное уплотнение разрыхленной почвы необходимо для измельчения крупных комьев, предотвращения эрозии, уменьшения воздушных пор, восстановления капилляров и создания условий для накопления влаги.

Еще больше гибкости в использовании Terrano GX получил благодаря новой системе катков SteelFlex , представляющей собой комбинацию из стального и резинового катков.

Идущий первым каток SteelDisc вначале уплотняет более глубокие слои почвы, создавая условия для накопления влаги. Следующий за ним каток RingFlex создает оптимальную для посева мелкокомковатую структуру поверхностного слоя.

Для Terrano GX доступны следующие катки:

  • RingFlex;
  • SteelDisc;
  • Doppel RingFlex;
  • Doppel RollPack;
  • SteelFlex.
Качество уплотнения и отличительные особенности различных систем почвоуплотнителей HORSCH .

Почему правильно выбрать каток так важно?

  • Центральный элемент, определяющий качество обработки
  • Ведение по глубине
  • Разные виды обратного уплотнения в зависимости от целей обработки
  • Идеальное качество работы во влажных и в сухих условиях
  • Оптимальные условия для провокации всходов падалицы и сорняков
  • Грубая, рыхлая структура на средних и тяжелых почвах
  • Последний штрих предпосевной обработки

Каток SteelFlex

Каток Doppel RollPack

Выравнивающая доска в комбинации с нивелирами

Нивелиры

Усилитель тяговой силы – серийно

Туковый сошник

Распределитель потока туков

Подпружиненные выравнивающие диски

Пневматическая тормозная система

Навеска на нижние тяги

Стойка MulchMix

Наконечник лапы MulchMix

Наконечник HM PLUS лапы MulchMix

Лапа LD

Лапа LD Plus

Крылья HM лапы MulchMix

Крылья лапы для сплошной обработки с двумя положениями монтажа

Ультра узкие наконечники ULD+ для всех культиваторов HORSCH

Опциональная борона за почвоуплотнителем

Настройка глубины хода лап при помощи алюминиевых упоров

Одинарное опорное колесо

Двойные опорные колеса

Трубчатые сошники системы MiniDrill расположены перед катком.

  • 3- и 4-рядный универсальный культиватор
  • Для мелкой и глубокой почвообработки
  • Маневренность вследствие шасси в центре машины
  • Малое тяговое сопротивление
  • Стойки TerraGrip III
  • Усилитель тяговой силы – серийно
  • Большой выбор катков

Terrano GX ВЫСОКИЙ ЭФФЕКТ С МАЛЫМИ ЗАТРАТАМИ!
