  • Характеристики
  • Базовое оснащение
  • Сильные стороны
  • Назначение

HORSCH Joker

5 HD

6 HD

8 HD

Рабочая ширина (м)

5,00

6,00

7,00

Транспортная ширина (м) 3,00 3,00 3,00
Транспортная высота (м) 3,30 3,70 4,00
Длина (м) 7,10 7,10 7,10
Масса (кг)* 7 050 7 660 8 370
Размер опорных колес 400 / 60 – 15.5 400 / 60 – 15.5 400 / 60 – 15.5
Размер транспортных колёс 385 / 65 – 22.5 385 / 65 – 22.5 385 / 65 – 22.5
Диаметр дисков (см) 62 62 62
Толщина дисков (мм) 6 6 6
Количество дисков 42 50 58
Угол атаки дисков (°) 17 17 17
Подключения гидравлики 4 4 4
Тяговое сопротивление (кВт/л.с.) 130 – 170 / 180 – 230 160 – 180 / 220 – 250 220 – 260 / 300 – 350
Сцепка с трактором: навешивание на nнижние тяги Кат III – III / IV – IV Кат III – III / IV – IV Кат III – III / IV – IV
Сцепка с трактором: прицеп за фаркоп с серьгой Прицепная серьга
Ø 42 – 51 мм
Прицепная серьга
Ø 42 – 51 мм
Прицепная серьга
Ø 42 – 51 – 71 мм

*Масса машин в минимальном оснащении



Посевная шина для

5 HD

6 HD

8 HD

Рабочая ширина (м)

5,00

6,00

7,00

Количество трубчатых сошников Каток Doppel RollPack 26 30 34
Расстояние между сошниками Каток Doppel RollPack (см) 20,00 20,00 20,60
Ø центр. семяпровода (мм) 1x110 1x110 1x110

Система дисков (DiscSystem)

ИННОВАТИВНОСТЬ И НАДЕЖНОСТЬ

Основные достоинства

  • высокая проходимость вследствие попарного крепления дисков к стойкам
  • хорошее копирование микрорельефа и эффективное предохранение от камней благодаря необслуживаемым резиновым амортизаторам
  • высокая износостойкость рабочих органов
  • Необслуживаемые и износостойкие подшипники в масляной ванне
  • Закаленные диски с минимальным износом в самых жестких условиях
  • уверенное проникновение в почву благодаря агрессивным,вырезным дискам и достаточному весу машины
  • Хорошее крошение благодаря быстро вращающимся дискамдиаметром 62 см
  • неизменный угол атаки дисков вследствиеиспользования широких опор стоек

Большое расстояние между рядами дисков

Парное расположение дисков повышает проходимость

Мощный и износостойкий подшипниковый узел – вал ø 35 мм с необслуживаемым подшипником

Широкие резиновые демпферы позволяют чутко копировать микрорельеф поля, держать неизменным угол атаки и предохранять материал от излишнего износа

Крайние диски особой формы с каждой стороны машины предотвращают образование свальных гребней и борозд на стыках между проходами машин

Удобная регулировка глубины обработки путем ограничения хода штоков гидроцилиндров с использованием алюминиевых упоров AluClips

Прицепное устройство с серьгой (с шарниром)

Большие диски (Ø 62 см)
позволяют увеличить глубину обработки

Навеска на нижние тяги

Пневматическая тормозная система

Шасси в центре рамной конструкции

Крайний диск Joker HD

Сильные стороны Joker



  • Создает мелкокомковатую структуру почвы в горизонте прорастания семян
  • Эффективное полосное обратное уплотнение катком RollPack с большой площадью опоры колец и отличным выравнивающим эффектом
  • Отсутствие забиваний в условиях наличия длинностебельных пожнивных остатков. Высокая проходимость вследствие большого объема подрамного пространства
  • Улучшения качества обработки при повышении рабочей скорости
  • Точное ведение по глубине с опорой на двойной каток и опорные колеса
  • Высокая производительность вследствие малого тягового сопротивления
  • Высокая рабочая скорость
  • Надежное проникновение в почву благодаря агрессивным вырезным дискам и большому собственному весу машины
  • Стабильное шасси с колесами большого диаметра для надежной транспортировки

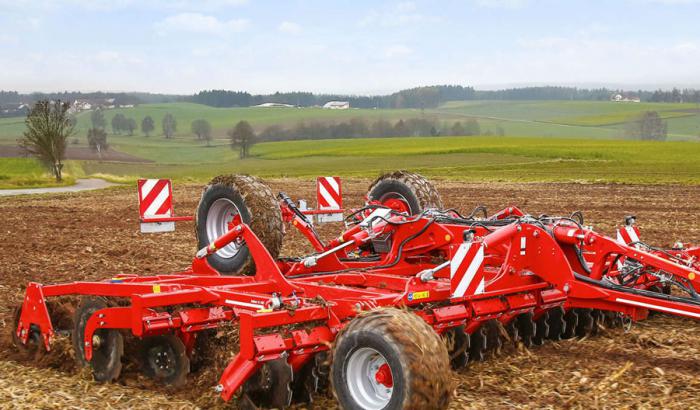

Joker HD – МОЩНАЯ ДИСКОВАЯ БОРОНА С ДИСКАМИ БОЛЬШОГО ДИАМЕТРА

Сильные стороны и преимущества Joker HD



  • интенсивная поверхностная обработка стерни колосовых культур
  • глубокая (до 15 см) обработка почвы с возможностью интенсивного перемешивания большого количества длинностебельных пожнивных остатков (к примеру, кукурузы)
  • Большой диаметр дисков 62 см с 6 крепежными отверстиями позволяет использовать машину в самых тяжелых условиях, например, на тяжелых почвах или полях с большим количеством растительных остатков.
  • коническая форма дисков позволяет сохранять неизменным угол атаки дисков (17°), независимо от степени их износа
  • высокий выравнивающий эффект
  • использование резиновых демпферов в креплениях стоек является надежной защитой и увеличивает долговечность конструкции
  • стабильная мощная рама соответствует высоким нагрузкам при глубокой обработке почвы.
  • каток Doppel RollPack Ø 55 см с U-образными кольцами оптимален для работы на всех типах почв. Позволяет использовать машину на каменистых почвах. В условиях повышенной влажности не забивается.


Joker HD в агрегате с Vogelsang Kit при заделке навозной жижи

Мощный двойной Doppel RollPack каток для всех типов почв

Высокая проходимость вследствие большого пространства между рядами DiscSystem

Шасси в центре рамной конструкции для уверенного перемещения по дороге

Для каких задач предназначен Joker?

  • быстрая поверхностная обработка стерни для стимуляции прорастания падалицы, прерывания капиллярности и первичной обработки жнивья
  • От поверхностного лущения стерни зерновых до обработки после кукурузы на глубину до 15 см
  • бескомпромиссное заделывание крупностебельных пожнивных остатков (после промежуточных культур, подсолнечника, кукурузы)
  • э ффективная заделка органических удобрений (навоз, навозная жижа, сидераты)


Joker создает мелкокомковатую структуру почвы и равномерно уплотненное строение обработанного слоя, что благоприятствует быстрому появлению всходов

Каток большого диаметра для работы без забиваний

Надёжная система дисков (DiscSystem) обеспечивает оптимальное качество перемешивания и выравнивания поверхности

Большое расстояние между дисками и катком
